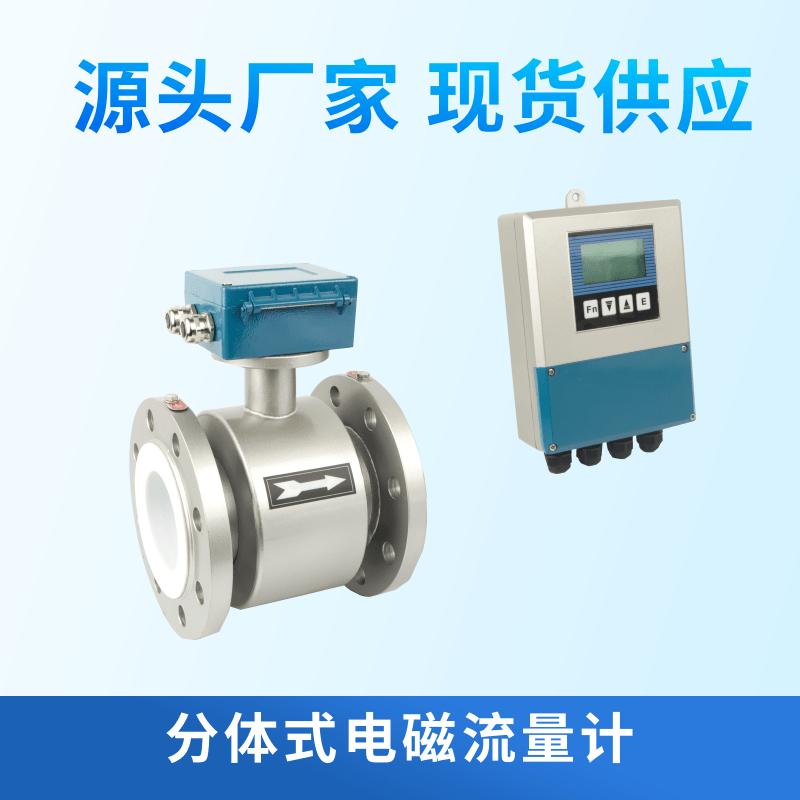

分体式电磁流量计
一、产品介绍
二、优势特点
安装灵活性高：传感器与转换器可分离安装，两者通过专用电缆连接（连接距离通常可达数十米，部分产品可满足百米级传输需求）。当测量管道处于高温、潮湿、粉尘多、强振动或存在腐蚀性气体的恶劣环境时，可将传感器安装在现场管道上，而将转换器安装在环境条件更优的控制室或操作间，降低恶劣环境对设备性能和使用寿命的影响。
测量精度稳定：不受被测液体密度、粘度、温度、压力等物理性质变化的影响，仅对导电液体的流速敏感，测量精度可达 0.2%~1.0%（引用误差），量程比宽（通常为 1:100~1:500），能精准测量从低流速到高流速范围内的液体流量，尤其适用于流量波动较大的工况。
维护便捷性强：传感器采用无机械运动部件的结构设计，内部无叶轮、齿轮等易磨损部件，减少了因部件损耗导致的故障，降低了维护频率和成本。同时，由于转换器与传感器分离，若需对转换器进行校准、检修或更换，无需拆卸传感器和停止管道介质输送，不影响生产流程。
适应复杂介质：可测量含有少量杂质（如泥沙、纤维）的导电液体，以及强酸、强碱、强腐蚀性等特殊介质（需根据介质特性选择对应的传感器材质，如哈氏合金、钛合金、聚四氟乙烯等），且不会因介质腐蚀性或杂质导致测量性能下降，适用于多种严苛的工业环境。
三、技术参数
测量对象：导电液体（电导率≥5μS/cm，部分高性能产品可测量电导率≥1μS/cm 的液体），不含较多气泡或气相体积占比≤5% 的液体（若气相占比过高，需选用带气液分离功能的专用型传感器）。
测量精度：引用误差 ±0.2%~±1.0%（根据产品性能等级划分，常规工业级为 ±0.5%），重复性误差≤0.1%~0.3%。
量程范围：流速测量范围 0.1m/s~10m/s（部分产品可扩展至 0.05m/s~15m/s），对应流量范围需结合测量管内径计算（流量 = 流速 × 测量管横截面积）。
测量管规格：内径范围通常为 DN10~DN3000（特殊定制可涵盖 DN5~DN5000），材质根据介质特性选择，常见有不锈钢（304、316L）、哈氏合金（C276）、钛合金、聚四氟乙烯（PTFE）、聚全氟乙丙烯（FEP）等。
工作条件：
传感器：工作温度 - 20℃~150℃（高温型可至 200℃以上），工作压力 0.6MPa~4.0MPa（高压型可至 10MPa 以上），防护等级 IP65~IP68（户外或潮湿环境常用 IP67/IP68）；
转换器：工作温度 0℃~50℃，相对湿度≤85%（无凝露），供电电源 AC 220V±10% 50/60Hz 或 DC 24V±10%，防护等级 IP54~IP65。
输出信号：模拟量输出（4~20mA DC、0~10V DC）、数字量输出（RS485、RS232、HART 协议，部分支持 PROFIBUS、Modbus 等工业总线），脉冲输出（频率 0~10kHz，对应流量累积或瞬时流量）。
接地要求：传感器需单独接地，接地电阻≤10Ω，以避免电磁干扰影响测量精度。
四、产品选型
确认介质特性：首先明确被测液体的电导率（需≥产品要求的最低电导率）、腐蚀性（确定传感器材质，如强腐蚀介质选哈氏合金或聚四氟乙烯）、温度（匹配传感器工作温度范围）、压力（不超过传感器额定工作压力），以及是否含有杂质、气泡（含杂质选耐磨材质，气泡多需评估是否需专用结构）。
确定管径与流量范围：根据工艺管道的实际内径选择对应规格的测量管（优先选择与管道内径一致的型号，避免变径导致的流速波动）；同时，根据工艺中液体的**瞬时流量、最小瞬时流量，计算所需的流速范围（确保**流速≤10m/s，最小流速≥0.1m/s），并选择量程比能覆盖该流速范围的产品。
匹配安装环境：根据传感器安装位置的环境条件（如温度、湿度、粉尘、振动、是否有防爆需求）选择对应的防护等级（户外选 IP67/IP68，防爆环境选防爆型传感器与转换器）；根据转换器安装位置（控制室或现场）确定电缆连接长度（常规最长 50m，特殊可定制更长）。
选择输出与供电：根据控制系统需求选择输出信号类型（如需接入 PLC 系统，可选 RS485 或 HART 协议；需本地显示可选带液晶显示屏的转换器）；根据现场供电条件选择电源类型（AC 220V 或 DC 24V）。
考虑附加功能：若有特殊需求，可选择带流量累积、故障报警、数据存储、远程通讯（如 4G/5G 无线传输）等功能的产品，确保满足生产监控和管理需求。
五、应用领域
水处理行业：适用于自来水厂的原水、清水流量测量，污水处理厂的进水、出水、回流污泥流量测量，以及中水回用系统的流量监控，可精准掌握水处理各环节的介质输送量，为工艺调控和计量收费提供数据支持。
化工行业：可测量各类酸碱溶液（如硫酸、氢氧化钠溶液）、化工浆料（如涂料、胶粘剂）、溶剂（如甲醇、乙醇等导电溶剂）的流量，由于其耐腐蚀、无磨损的特点，能适应化工生产中严苛的介质环境和连续运行需求。
冶金行业：用于钢铁、有色金属冶炼过程中冷却水路（如高炉冷却水、轧机冷却水）的流量监测，以及矿浆（如铁矿浆、铜矿浆）、熔渣水的输送流量测量，帮助企业优化冷却系统运行，避免因流量不足导致设备过热损坏。
食品饮料行业：在食品加工中，可测量果汁、糖浆、酱油等液态食品的流量，传感器材质可选食品级聚四氟乙烯或不锈钢，满足卫生标准要求；在啤酒、白酒生产中，可用于酿造液、成品酒的输送流量计量，确保生产过程的精准控制。
电力行业：适用于火电厂、水电站的循环冷却水（如凝汽器冷却水）、锅炉给水、化学除盐水的流量测量，实时监控水系统的运行状态，为机组的安全稳定运行和水资源节约提供数据依据。
造纸行业：可测量纸浆（如木浆、废纸浆）、白水（造纸过程中产生的循环水）的流量，帮助企业优化纸浆输送工艺，提高白水回用率，降低生产成本和水资源消耗。
六、安装事宜
安装环境选择：
传感器应避免安装在强磁场环境（如大型变压器、电机附近），防止磁场干扰导致测量误差；
远离高温热源（如蒸汽管道、加热设备），若无法避开，需采取隔热措施，确保传感器工作温度在额定范围内；
安装位置应避免剧烈振动（如泵出口直接安装），若振动较大，需在传感器前后管道加装减震支架，减少振动对测量管和电极的影响；
转换器应安装在通风良好、温度适宜（0℃~50℃）、无粉尘和腐蚀性气体的位置，若安装在户外，需加装防雨、防晒罩。
管道安装要求：
确保管道内介质满管流动（若为水平管道安装，传感器应优先安装在管道下半部分，避免顶部安装导致气泡积聚），若管道存在不满管情况，需在传感器上游加装排气阀或选择带满管检测功能的产品；
传感器前后需保证足够的直管段长度，通常要求上游直管段长度≥5 倍测量管内径（5D），下游直管段长度≥3 倍测量管内径（3D），若上游存在阀门、弯头、泵等易产生流场扰动的部件，需适当增加上游直管段长度（如增至 10D）；
传感器安装方向可水平、垂直或倾斜，但垂直安装时，介质应从下向上流动，避免因介质重力导致的流速分布不均；
管道内径应与传感器测量管内径一致，若需变径，需采用同心异径管，且变径处与传感器的距离应≥10D。
传感器安装细节：
安装前需检查传感器测量管内壁是否清洁，有无杂物或损伤，电极是否完好，避免因杂质附着或电极损坏影响测量；
传感器与管道连接时，需确保密封良好（采用合适的密封垫片，如耐油、耐腐垫片），防止介质泄漏；
传感器的接地端子需单独接地，接地电阻≤10Ω，且不能与其他设备共用接地极，避免接地干扰；
若测量腐蚀性介质，需确认传感器材质与介质的兼容性，安装过程中避免传感器与其他金属部件碰撞，防止涂层或材质损坏。
转换器与电缆安装：
转换器与传感器之间的连接电缆需使用专用屏蔽电缆，避免使用普通电缆导致信号干扰，电缆长度应控制在产品规定范围内（通常不超过 50m，特殊定制除外）；
电缆敷设时应避免与动力电缆平行敷设，若无法避开，需保持≥0.5m 的距离，或采用穿金属管屏蔽的方式，减少电磁干扰；
转换器接线时需按照接线图正确连接，确保电源、信号线路连接牢固，无松动或短路情况，接线完成后需检查接线正确性，再通电调试。
安装后检查与调试：
安装完成后，先进行管道试压，检查传感器与管道连接部位是否泄漏，确认无泄漏后再通入介质；
通电后，转换器应正常显示，无故障报警信号，若出现故障代码，需根据说明书排查原因（如电缆连接错误、接地不良等）；
通入介质后，需对比流量计显示值与实际工况（如泵的额定流量、其他计量仪表的测量值），确认测量精度符合要求，若存在偏差，可通过转换器的校准功能进行调整（校准需由专业人员操作）。
