产品详情
一、产品介绍

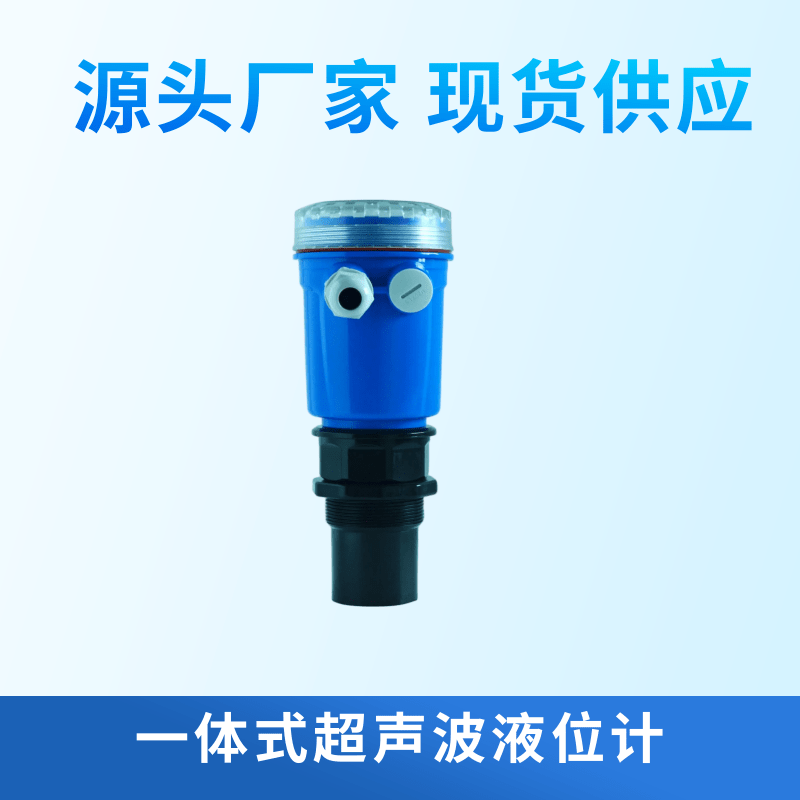

一体式超声波液位计是工业自动化领域主流的非接触式液位测量设备，采用 "回声测距法" 核心原理：通过集成的超声波换能器发射 25kHz-80kHz 高频声波，声波遇液面反射形成回波后由同一换能器接收，再经内置主控单元计算发射与接收的时间差，结合实时声速补偿数据换算液位高度。其显著特征是将传感器、变送器、显示模块与操作单元高度集成于紧凑机身，无需分体式设备的复杂布线，能直接输出测量数据并适配各类控制系统。
二、优势特点
安装便捷高效
采用标准螺纹固定方式，单人 10 分钟内即可完成安装，机身长度通常不超过 200mm，直径约 65mm，能适配罐顶、狭小管道旁等空间受限场景。一体化结构减少了线路连接点，降低安装误差与后期故障风险。
成本控制优势
相比分体式设备，集成设计大幅降低硬件与安装成本；且相比进口同类产品具有显著价格优势，同时因故障点少，长期维护成本可降低 30% 以上。
维护操作简便
非接触式测量模式使探头无需接触介质，无机械磨损；部分产品采用防粘涂层探头，减少油污粉尘附着，日常维护仅需定期擦拭探头表面即可。配备背光 LCD 屏与实体按键，昏暗环境下也能轻松设置参数。
环境适配性强
防护等级可达 IP67/IP68，支持 - 40℃~85℃宽温工作范围，部分型号通过耐腐材质与特殊算法优化，可适应酸碱腐蚀、高粉尘、轻度泡沫等复杂工况。
三、技术参数
类别 | 通用参数范围 |
基础测量 | 量程：0.3m-25m精度：±0.1%-±0.5% FS分辨率：1mm-10mm（随量程递增）发射角：5°-8° |
环境适应 | 工作温度：-30℃~100℃（可耐受 120℃短时清洁）环境温度：-30℃~60℃防护等级：传感器 IP68，外壳 IP67工作压力：0.05MPa-0.3MPa |
材质配置 | 传感器：PP/PVDF/PTFE/316L 不锈钢外壳：ABS/304 不锈钢 / PBT 玻璃纤维密封条：EPDM/FKM |
信号与供电 | 输出：4-20mA 模拟量、RS485（Modbus RTU），可选继电器开关量、HART 协议供电：DC10.5-40V/AC85-255V功耗：≤6VA |
四、产品选型
量程匹配原则
实际测量范围需覆盖 "最低液位 - 最高液位"，并预留 10%-20% 冗余量（如需求 10m 可选 12m 量程），避免因液位波动超出测量范围。
介质特性适配
腐蚀性介质：选用 PVDF/PTFE 探头与 316L 不锈钢外壳，可耐受 pH1-14 酸碱环境；
高泡沫介质：选择带抗泡沫算法的型号，通过信号滤波增强回波识别能力；
低反射介质：优先选用窄发射角（≤8°）设备，提升信号聚焦性。
环境条件匹配
高温场景：选择 - 40℃~85℃宽温型号；
户外 / 潮湿环境：确保防护等级≥IP67，进线处做电缆弯曲防潮处理；
防爆需求：选用防爆结构设计，适配危险区域安装规范。
功能需求确认
控制联动需继电器输出；远程监测需扩展 LoRa/5G 等物联网协议；无电网场景可选太阳能供电版本。
五、应用领域
工业过程控制
化工储罐、冷却水箱、油箱等液位监测，食品医药行业适配 CIP 在线清洗需求的卫生级型号，避免介质污染。
环保与市政
污水处理厂沉淀池、提升泵站液位控制，通过 RS485 接口与 PLC 联动优化处理效率；市政管网监测实现多站点数据集中管理。
水利监测
河道、水库汛期液位采集，偏远无电区域选用太阳能供电型号；核电站乏燃料水池等特殊场景适配耐辐射设计版本。
能源与特殊场景
油气储罐、氢能源储罐等危险区域的防爆型设备，高温高压工况下的专用耐温耐压型号。
六、安装事宜
安装规范
位置：垂直对准液面中心，距离罐壁≥罐直径 1/6（或≥0.3m），避开入料口、搅拌器等障碍物；
角度：探头轴线与液面垂直偏差≤5°，锥形容器需安装于顶部中央位置；
接管：探头需伸出容器接管至少 10mm，接管末端需平滑无毛刺，直径≥80mm 时可采用喇叭形导波管增强信号。
盲区管理
设备存在 0.12m-0.3m 盲区（探头下方无法测量区域），需确保最高液位低于探头底部对应盲区距离，超差时需加装延伸管调整安装高度。
特殊场景处理
搅拌环境：远离搅拌器并进行 "虚假回波学习"，或采用导波管安装；
强气流 / 浓粉尘：加装导波管避免信号衰减；
户外安装：需采取遮阳防雨措施，电缆做防水弯曲处理。
声明：技术参数以销售人员告知为准，部分内容由AI辅助生成，内容仅供参考。
